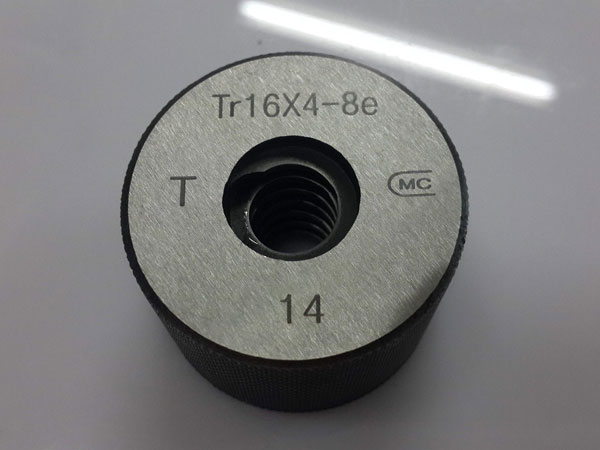

使用梯形螺纹环规是如何标注的

使用梯形螺纹环规是如何标注的：

　　梯形螺纹的标准为GB/T 5796.4-1986，跟原来的普通螺纹的标准一样（标注格式）。其标注格式如下：

　　螺纹特征代号大径×导程(P螺距)旋向—公差代号—旋合长度代号。

　　梯形螺纹的特征代号为：Tr。

　　例如：大径40，导程14、螺距7、左扣、中径顶径公差代号为7e，中等旋合长度的梯形螺纹的标注为：

　　Tr40×14(P7)LH-7e。

　　对于单线螺纹，大径后面直接标螺距数值即可。如大径40，螺距7、单线、右旋、中径顶径公差代号为7e，中等旋合长度的梯形螺纹的标注为：

　　Tr40×P7-7e

　　千亿铸铁平台温馨提示：注意右扣螺纹不标旋向。
