斜垫铁的斜度和承受负荷计算方法

斜垫铁的斜度和承受负荷计算方法：

　　斜垫铁是机械设备安装的重要辅助材料，广泛应用于石油设备，化工设备，煤炭采掘设备，纺织设备，电厂设备，电厂机组以及大型机械设备的调整。斜垫铁早采用铸锻件的加工生产，即用钢板加温气锤锻打或采用铸钢件（铸造），这样的工艺制造的斜垫铁四个角成圆弧状。外形尺寸难以保证。但是经过气锤的击打密度增加，使其拥有的韧性及硬度。但是外观的质量和光洁度以及平整度的不足难以保证设备调整的质量。当时为达到理想的平面度和光洁度采用的铣床加工或刨床加工的工艺。

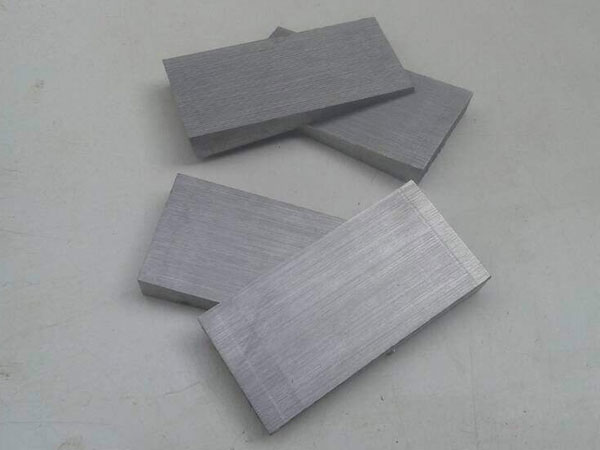

　　铣床加工就是把钢板气割成所需斜垫铁的外型尺寸，再由铣床铣削成所需的斜度，这种斜铁外观美观，精度较高，光洁度可以随意控制。但有五分之二的原材料浪费掉了。使其价格比较高。

　　一般斜垫铁的斜度计算方法是做1：3斜度的时候，在A点的水平线上截取的是三个单位的长度，还要在高度方向BC取一个单位的长度，这样就满足了斜度定义的要求。即AC的斜度=H：L=1：3。否则你就不知道你画出来的AC的斜度是多少。做20:1的斜度，以200长的斜铁为例，厚度20，小头计算方法是200除以20等于10，厚度减10，等于10,小头厚度是10。

　　计算公式是，长度除以斜度，厚度减长度除以斜度比的商等于斜铁小头厚度。

　　常用的斜垫铁用普通碳素钢钢板、型钢、铸铁等材料按的规格尺寸加工制成，也有按设备的特殊要求加工制作的，如不锈钢垫铁、钩头成对斜垫铁等。

　　斜垫铁的负荷和面积和灌浆层承受负荷有三种情况：

　　(1)当斜垫铁组数较多，且无灌浆层，或有灌浆层只起固定垫铁和防止水、油流入底座下等作用时，负荷全部由垫铁承受。

　　(2)当斜垫铁组有数量，每组垫铁均垫稳、垫实，且灌浆层与设备底座底面接触紧密时，负荷由斜垫铁和灌浆层共同承受。

　　(3)当设备底座下垫铁组数较少或采用无垫铁安装，斜垫铁或调整螺钉只起设备找标高、找水平作用，灌浆层和设备底座底面接触紧密时，负荷全部由灌浆层承受。我公司生产铸铁平台

　　按照斜垫铁承受负荷的种情况，当垫铁组放置在混凝土基础上时，其面积可按下式计算：式中A为垫铁面积，mm2；Q1为设备等重量作用在该垫铁组上的负荷，kN；Q2为地脚螺栓拧紧(可采用地脚螺栓的许可抗拉强度)后分布在垫铁上的压力，kN；C为系数，可采用1.5～3；R为基础混凝土的抗压强度MPa。
