泊头铸铁地轨壁厚连接设计的重要性

泊头铸铁地轨壁厚连接设计的重要性：

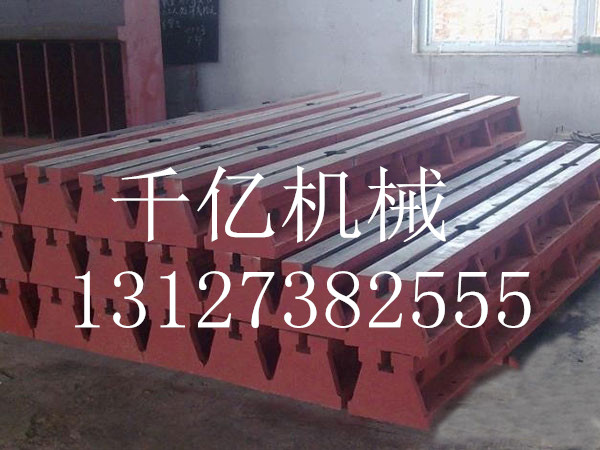

　　泊头铸铁地轨根据设备的固定点来设计、拼接成铸梁平台,不用做成大型的平台,即节省了材料成本,又可以占用很小的空间,性价比很高,主要用于大型设备的装配、试验、焊接和检验。我们可根据需方图纸制作或双方商定生产加工具体规格的地轨不论是壁厚均匀的细长铸铁地轨和较大的铸铁地轨铸件等，还是刚度较差的铸件和壁厚不均匀的机床床身类铸件，均易产生变形。设计这类铸铁时，将截面设计成对称形状，或加助板提高刚度结构方式，可以防止变形。

　　泊头铸铁地轨壁的连接设计是否正确，对防止铸铁地轨产生缩孔、缩松、变形、裂纹及粘砂等缺陷和提高铸铁地轨铸件质量都有很大的影响。设计中注意以下几方面。

　　1、泊头铸铁地轨的壁间链接处都应有铸造圆角。无圆角结构铸铁地轨，在直角处铸铁积聚，热节圆比别处大，易产生缩孔和缩松，且内侧转角处应力集中严重，易产生裂纹。

　　此外，灰铁金属易产生柱状晶体，在直角处晶体直交，晶体间的结合力薄弱，铸铁地轨转角处力学性能下降，      了裂纹的产生。圆角还有利于造型，避免铸型尖角损坏而形成砂眼，使铸铁地轨美观。

　　2、泊头铸铁地轨厚壁与薄壁间的链接要逐步过渡，设计铸铁地轨铸件时，当壁厚不能保证均匀时，厚壁与薄壁的连接应采用逐步过渡的方法，以避免产生应力集中和裂纹。

　　3、泊头铸铁地轨为了减少热节，避免铸件产生缩孔、缩松等缺陷，铸铁地轨上筋板的连接应尽量避免交叉。筋板的连接应采用环形接头。我公司生产铸铁平台
