磁性V型架的规格介绍

磁性V型架的规格介绍：

　　磁性V型架和普通的铸铁V型架使用效果基本是一致的，不过磁性V型架由于装配的有强磁钢，所以对于一些铁制的工件来说使用   方便，把要划线或者检验的工件直接吸附于磁性V型架的槽内，可以很方便的进行操作。

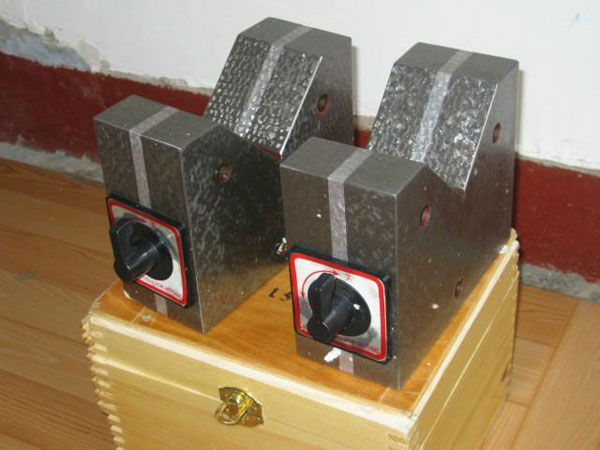

　　磁性V型架现在市面通的比较多的一般是两种，一种是单件使用的，V型槽为长方向的，这种比较适合吸附尺寸较小的工件，还有一种是两件为一对，等高使用的，这种适用于对于测量长度较大的工件。

　　一对使用的磁性V型架常规规格为下面三种：

　　CZV-15 工作磁力15KG 座体尺寸70*40*50 直径范围50 重量1KG*2

　　CZV-20 工作磁力20KG 座体尺寸100*50*80 直径范围80 重量3KG*2

　　CZV-23 工作磁力23KG 座体尺寸150*50*100 直径范围125 重量5KG*2

　　适用于圆柱形产品的加工检测,校正产品的垂直度,同心度等.该产品精度高,使用方便。

　　单件使用的磁性V型架常规规格为下面两种：

　　CZV-40工作磁力392N（40KG）座体尺寸70*60*72

　　CZV-60工作磁力588N（60KG）座体尺寸100*70*95

　　用于圆柱形产品的加工、检测等，该产品精度高,使用方便。

　　磁性V型铁用来找出圆形工件的线并划出线。常用于检测轴，套筒，圆盘等圆形工件。磁性V型架适用于轴类零部件的检测，定位等用途，是平台测量中的重要辅助工具。磁性V型架的选择要根据实际需要来进行，不能盲目的追求高精度，大尺寸，合适的产品才是好的选择。
