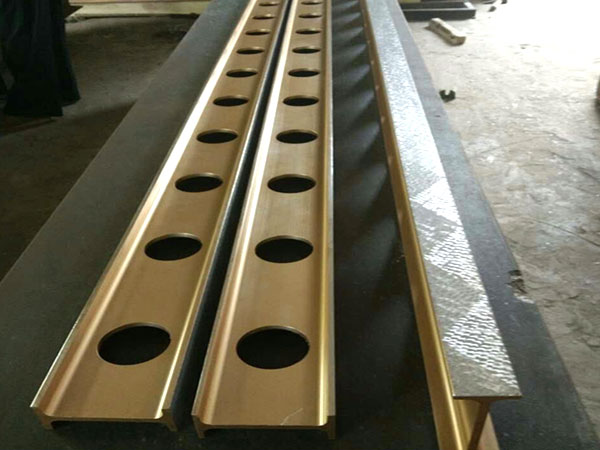

检验镁铝合金平尺的一些方法总结

检验镁铝合金平尺的一些方法总结：

　　镁铝合金平尺上工作面与下工作面的平行度，工作面与下支承面的平等度检测方法是将镁铝合金平尺以工作面（或以支承脚支承面）为基面放在铸铁平板上，用装在表架上的分度值为0.001mm的千分表在其工作面上测出不少于三处的高度差值，即为平行度误差。

　　当不具备适用的铸铁平板时，允许将铸铁平尺侧面放在某一支承面上，用分度值为0.002mm杠杆千分尺或带分度值为0.002mm 千分表的检具测镁铝合金平尺的高度差。

　　镁铝合金平尺工作面的直线度检验：将工字形镁铝合金平尺用等高块支承在距铸铁平尺两端2L/9的标准支承标记处，根据镁铝合金平尺工作面长度选择适当的桥板（一般按8~10个跨步，跨距在50~500mm之间）；然后将桥板置于镁铝合金平尺的一端，把反射镜或水平仪固定在桥板上。桥板按跨距逐步地从铸铁平尺的一端移至另一端，每移动一个跨距从分度值为1″（或0.005mm/m）的自准直仪或分度值为0.001mm/m的电子水平仪（工作面长度大于500mm的1级镁铝合金平尺可用分度值为0.01mm/m的合像水平仪，2级镁铝平尺可用分度值为0.02mm/m的框式水平仪）上读取该位置读数；其_值与_小值之差即为铸铁平尺工作面的直线度误差。工作面任意200mm的直线度误差，可选择50mm或100mm的桥板，按上述方法在任意200mm 内进行检验确定。

　　镁铝合金平尺接触点面积比率的检测：将被检镁铝合金平尺工作面涂上显示剂，在不低于其精度的铸铁平板或铸铁平尺上研合，在被检铸铁平尺工作面上显示出明显的接触点。然后用一个在50mm×25mm范围内刻划有2.5mm×2.5mm的200个小方格的透明薄板（如有机玻璃板），置于被检铸铁平尺工作面的任意位置上，依次观察每个方格内包含接触点所占面积的比例（以1/10为单位）。求上述比例数之和，除以2 即为所检测部位的接触点面积的比率。

　　检验镁铝合金平尺的侧面与工作面垂直度：将镁铝合金平尺放置在镁铝合金平尺上，使装有分度值为0.001mm千分表的表座通过标准圆棒，在标准直角尺上对零。然后以同样的方式使表座靠紧镁铝合金平尺的一个侧面，此时千分表的读数即为该侧面的垂直度误差。
