铸铁平台的设计工艺及检测重合度

2018-12-13 15:29:51

铸铁平台的设计工艺及检测重合度:

  设计铸铁平台铸件时,不仅要保证使用性能的要求,还有满足铸件在制作过程中工艺性的要求。即考虑铸造生产工艺和合金铸造性能对铸件结构的要求。应尽量使生产工艺中的制模,造型,制芯,装配,合型和清理等各个环节简化,节约工时,防止废品产生,符合合金铸造性能的要求,以避免出现如缩松,缩孔,变形,裂纹,浇不足,冷隔,气孔和偏析等缺陷。使铸件的具体结构与这些要求相适应,以达到工艺简单,经济,快速的生产出合格铸件的目的。

  铸铁平台的结构是在铸件的连接或转弯处,应尽量避免金属的积聚和内应力的产生,壁厚与壁薄相连接要逐步过度,并不能采用锐角连接,以防止出现缩孔,缩松和裂纹。

  相对细长件或大而薄的铸铁平台件,为防止弯曲变形,应采用对称或加筋的结构,铸铁平台铸件的结构设计合理与否,对铸件的质量,生产率以及成本有很大的影响。铸铁平台铸件的机构包括:铸件外形,内腔,壁厚,壁与壁的连接及加强筋,凸台,法兰等。

  关于铸铁平板的检测重合度,不确定度分为三种用水平仪或自准直仪检定平板平面度时,是按规定截面和检定点读取数据,通过数据处理获取平面度误差值。由于采用了多余观测,必然产生重复检定点。

  所谓重复检定点是受检稳各截面的交汇检定点,如平板中点是两条对角线、两条中线4个截面的交汇检定点,这一点即为重复检定点。从理论上讲,重复检定点的平面度值是不变的,即不同截面检定到这一点平面度值应相同。

  但是由于各个截面检定时受到基准、环境、仪器和操作等因素的影响,不可避免地带来检定误差,致使重复检定点所得平面度偏差值不重合。通常把不同截面重复检定点平面度偏差值的差值值称为重复检定点平面度的重合度,简称重合度。

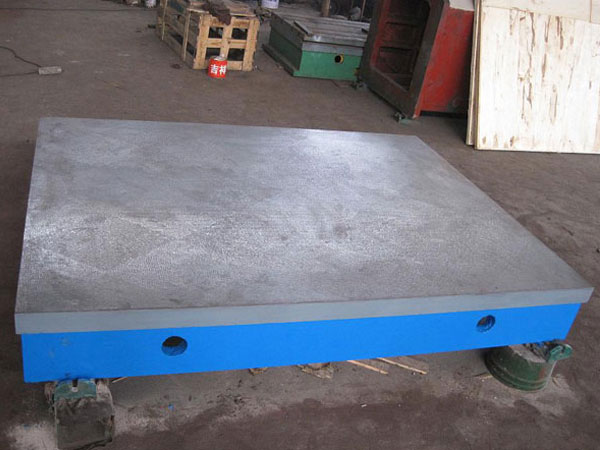

铸铁平台铸件
