三维柔性焊接平台孔距标准及孔与孔中间的误差情况

2018-11-20 13:44:07

三维柔性焊接平台孔距标准及孔与孔中间的误差情况:

  三维柔性焊接平台由一个平面和四个侧面组成,其每个面皆由网络排列的光孔及锣孔组成,孔径有28mm或16mm两种,孔距为100*100mm或者50*50mm,孔距的累计公差为0.05mm。

  三维柔性焊接平台的承载能力高,刚性稳定,在1吨左右集中载荷作用下,其变形量只有0.553mm;而在均布载荷作用下,其变形量只有0.024mm。完全可以满足绝大多数的焊接及装配加工的需要。所有模块加工精度均高,工作平台定位孔的距公差为±0.05mm,有较高的定位精度。

  三维柔性焊接平台孔和孔之间的误差一般会出现以下几种情况:

  1、三维柔性焊接平台检测量具误差。量具设计不完善或制造、调整、校对不,或者在使用中磨损造成的误差。主要表现为量仪“示值误差”(包括标准器和附件的误差)。

  2、基准误差。三维柔性焊接平台作为基准的量具,不可避免地存在误差。基准件误差直接影响测量值,如水平仪的制造误差。一般基准件的误差应不超过总测量误差的1/3~1/5。

  3、人为误差。操作者责任心、技术水平、情绪和生理(如视力)因素等造成三维孔系焊接平台操作不当,或者读数、记录、计算错误所造成的误差。

  4、测量力引起的变形误差。测量力引起的变形误差是指使用铸铁平板检测器具进行接触测量时,测量力使零件与测量接触部分微小变形而产生的测量误差。测量装置上一般有保持恒力的装置。

  5、方法误差。检测三维柔性焊接平台方法、检测量具选择不当,测量原理与计算公式简化造成的误差,测量仪、工件定位装夹和受力变形引起的误差。

  6、环境误差。工作环境偏离标准温度(20℃)太多,或其随时间、空间的变化太大;振动、冲击波动大;气压、湿度和清洁度不符合要求等造成的误差。

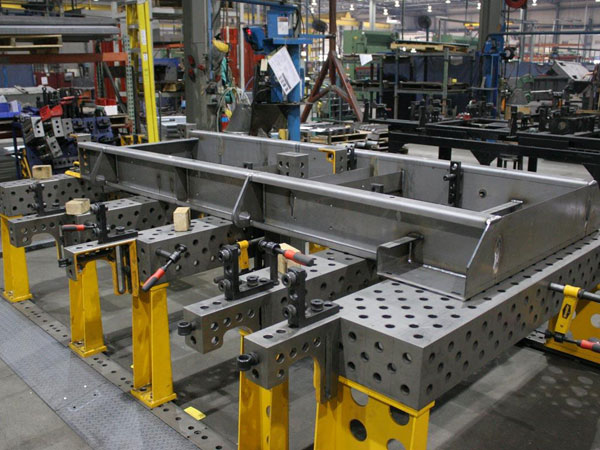

三维柔性焊接平台
