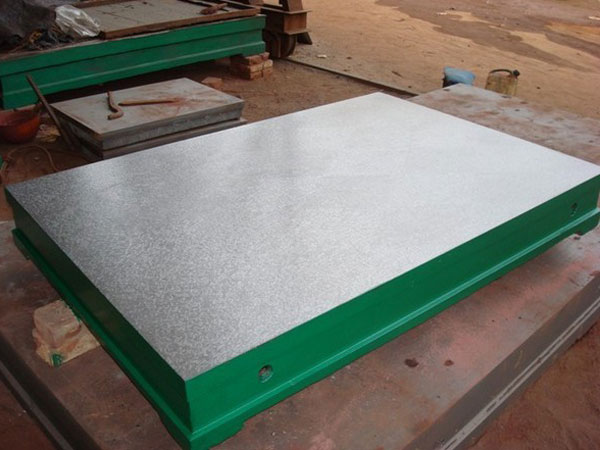

使用划线铸铁平台的技术要求

使用划线铸铁平台的技术要求：

　　划线铸铁平台在使用时要行安装调试。然后，把平台的工作面擦拭干净，在确认没有问题的情况下使用，使用过程中，要注意避免工件和平台的工作面有过激的碰撞，防止损坏平台的工作面；工件的重量不可以超过平台的额定载荷，否则会造成工作质量降低，还有可能损坏平台的结构，甚至会造成平台变形，使之损坏，无法使用。

　　划线铸铁平台测量平直度所用的量仪有合像水平仪、自准直仪等。根据界说，平面度差错要按小条件来鉴定，即平度度差错是容纳实践外表且间隔为小的两平面间的间隔。因为该平行平面，对不一样的实践被测划线铸铁平台平面具有不一样的方位，且又不能事先得出，故丈量时需求先用过渡基准平面来进行鉴定。鉴定的成果称为原始数据。然后由取得的原始数据再按小条件进行数据改换，得出实践的平面度差错。可是这种数据交换比较复杂。在实践划线铸铁平台生产中，常选用对角线法的过渡基准平面作为鉴定基准，尽管它不是小条件，可是较挨近小条件。

　　对角线法丈量划线铸铁平台平面度的办法是：以对角线的过渡基准平面作鉴定基准，其纵向和横向布线应不少于两个方位。用对角线法，因为布线的缘由，在各方向丈量时，应选用不一样长度的支承底座。丈量时先按布线方式丈量出各截面上相对于端点连线的差错，然后再算出相对过渡基准平面的差错。平面度差错即是高点与低点之差。当被测划线铸铁平台平面为圆形时，应在夹角为45°的四条直径方向上查验。

　　划线铸铁平板接触点面积的比率：划线铸铁平台工斜面上涂上显示剂，在不低于其精度等级的平台上研合，在铸铁焊接平台上显示出明显的接触点，然后用一个50mm×50mm范围内刻划有2.5mm×2.5mm的400个小方格的透明薄板，置于铸铁焊接平台工作面的任意位置上，依次观察每个方格内包含接触点所占面积的比例，求上述比例数之和，除以4即为所检测部位的接触点面积的比率，为取得典型的数值。应在另一位置上测出接触点面积的比率，求出两次结果的平均值。

　　划线铸铁平台平面波动量：把平面波动仪放在平台工作面上，沿任意一直线方向移动平面波动仪，移动距离为平台对角线长度的一半且不应小于200mm，取平面波动仪的指示表(分度值为0.001mm)上在值与小值之差，即为被检平台工作面的平面波动量。

　　划线铸铁平台挠度：检测装置放在划线铸铁平台工作面上，在不加载荷时，将扭簧比较仪测头与工作面相接触(为使测量准确，测头与工作面之间可放一块薄量块)且记下读数，然后根据表5规定的额定载荷施加力且记下读数；两次读数之差即为划线平台工作面在额定载荷下的挠度值。
